3D-Design bei unserem Monozukuri

Dreidimensionales Design mit CATIA V5 und die Analyse mittels der Software (JSTAMP) spielen die zentrale Rolle im Monozukuri.

■ 3D-Design der Werkzeuge mit CATIA V5

■ Virtueller Versuch

■ Umformungsanalyse

■ Qualit?tskontrolle durch 3D-Messmaschine

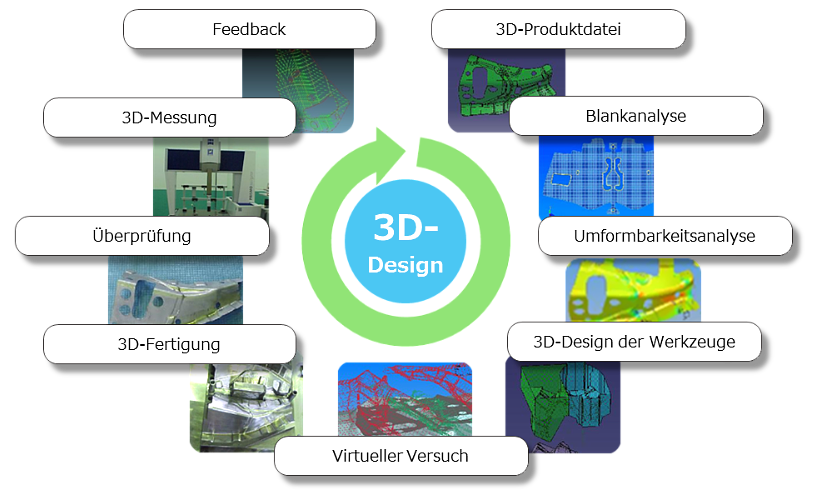

Vorgehen beim 3D-Design

• 1.　Annahme der 3D-Produktdatei vom Kunden ( z.B. CATIA )

• 2.　Blankkontur- und Umformbarkeitsanalyse der Produktdatei des Kundens

• 3.　Design des Presswerkzeugs basierend auf den Ergebnissen der Analyse

• 4.　Virtueller Versuch, Fehleranalyse

• 5.　Pr?zise Fertigung des Werkzeugs durch das High-Speeds Bearbeitungszentrum

• 6.　?berpr?fung in unserem Werk (Komaki)

• 7.　Konturmessung des Pressprodukts mit der 3D-Messmaschine

• 8.　Feedback der Messergebnisse vom Werkzeug
