3D設計を核としたモノ作り

CATIA V5 や 解析ソフト(JSTAMP) を用いて、3D設計を核としたモノ作りを行っております。

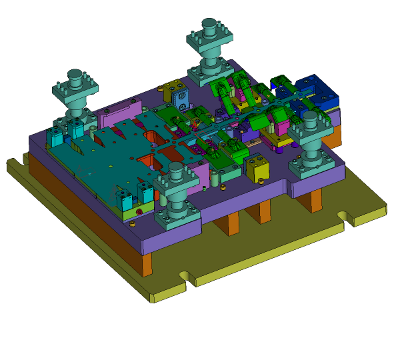

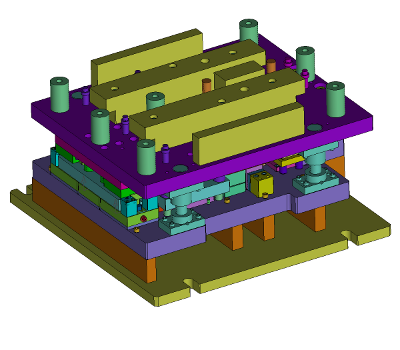

CATIA V5による3Dでのプレス金型の設計

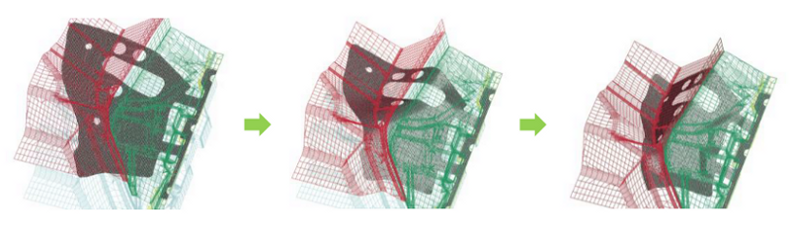

バーチャルトライ

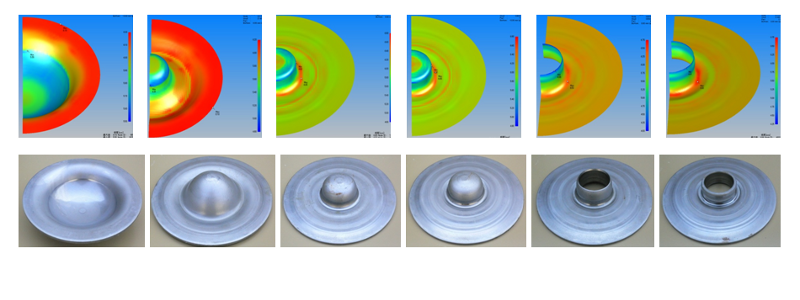

成形性解析

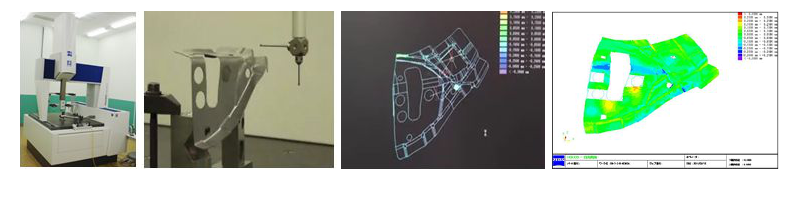

3次元測定機による品質管理

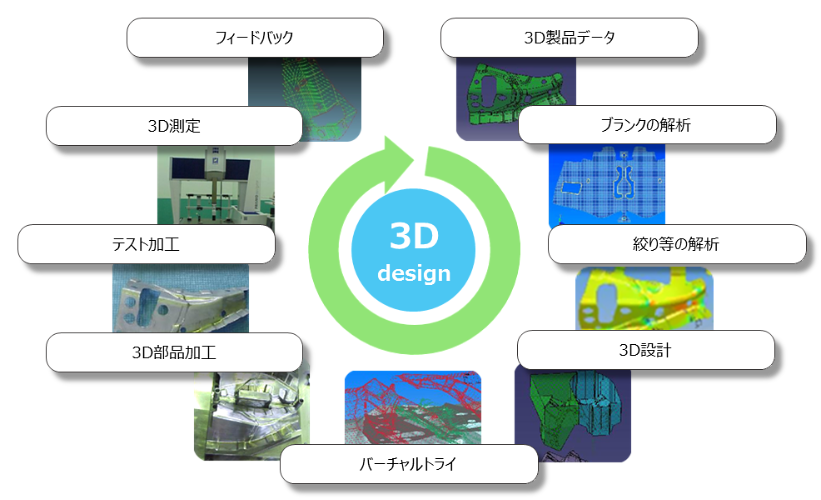

モノ作りの流れ

• 成形性の解析CATIAなどの3Dデータからブランク形状や絞り条件の解析を行います。

• 3D設計解析結果をもとに3Dでプレス金型の設計を行います。

• バーチャルトライ事前にシミュレーションを行い部品形状等に問題がないか確認を行います。

• 3D加工高速マシニングセンタによる高精度な3D加工を行います。

• テスト加工プレス機械でのテスト加工を行います。

• 3D測定製品を三次元測定機で自動測定しプレス金型にフィードバックします。
