PRESSWERKZEUG

Was ist ein Presswerkzeug?

Ein Presswerkzeug ist ein spezielles Werkzeug f?r die Umformung von metallischen Werkstoffen, bei der die Auf- und Abbewegung der Pressmaschine genutzt wird. Es besteht aus dem Oberwerkzeug und dem Unterwerkzeug. Das Oberwerkzeug wird a

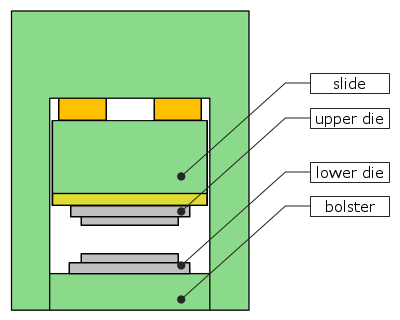

■ Bewegung der Pressmaschine und des Werkzeugs
Der Werkstoff kann durch Schneiden, Biegen und Ziehen mit dem Presswerkzeug umgeformt werden und die gew?nschte Form des Produkts kann durch die Kombination dieser Techniken erreicht werden.

■ Umformung durch Schneidtechnik　
※ Zur Animation hier klicken

■ Umformung durch Biegetechnik　
※ Zur Animation hier klicken

■ Umformung durch Ziehtechnik
※ Zur Animation hier klicken
Die Presswerkzeuge werden basierend auf ihrem Umformprozess klassifiziert: Einzelwerkzeug, Folgeverbundwerkzeug, Transferwerkzeug usw. Das Feinstanzwerkzeug wird in dem Fall benutzt, wenn eine glatte Scherfl?che und eine Genauigkeit von

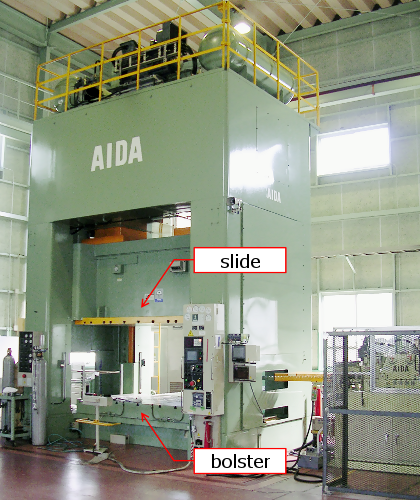

■ Pressmaschine

■ Presswerkzeug (Folgeverbundwerkzeug f?r High-Speed Pressmaschine)

Folgeverbundwerkzeug

Ein Folgeverbundwerkzeug besteht aus mehreren Bauteilgruppen, wobei jede f?r einen Prozessschritt zust?ndig ist. Jede Bauteilgruppe wird am Folgeverbundwerkzeug im regelm??igen Abstand befestigt. Coil-Material wird direkt in das Werk
Transferwerkzeug

Im Transferwerkzeug werden Einzelwerkzeuge entsprechend der Ordnung des Prozessschritts eingebaut. Das Blechmaterial wird durch das Transferwerkzeug mit einer speziellen Pressmaschine (Transfer Pressmaschine) fortlaufend umgeformt. Die A
Feinstanzwerkzeug

Das Feinstanzwerkzeug wird f?r einen pr?zisen Schneidprozess benutzt, durch den eine glatte Scherfl?che und eine hohe Genauigkeit von weniger als einem Mikrometer erreicht werden.
Einzelwerkzeug

Das Einzelwerkzeug ist das einfachste Presswerkzeug, mit dem nur ein Prozess durchgef?hrt werden kann. Manuelle Arbeit wird f?r die Lieferung des Werkstoffs und der Werkst?ckbewegung zwischen den Werkzeugen ben?tigt.
