設計力と品質
アイデアを最短で間違いないカタチにする
品質は設計で決まる。その設計者の意図をカタチにする高精度な工作機械を揃え、品質を客観的に評価する仕組みを整えています。ご相談から、解析・設計・テスト・測定までを社内で一貫して行います。
解析をベースにした設計
3D設計と成形性解析で、割れ・しわ・板引けなどのリスクを、つくる前に見極めます。手戻りを減らし、量産の立ち上げを確実にします。
測定による確認
三次元測定機などで仕上がりを数値で確認。JIS1級を満たす温度・湿度管理された測定室で、要求精度に応えているかを客観的に検証します。
社内トライプレスによる検証
自社のトライアウトプレスで実際に試し打ちし、製品精度を確認。図面・解析・測定に加え、実機での検証まで社内で完結します。
01 · 主要設備
設備は、工程を支えるためにある。
設備の羅列ではなく、「どの工程を支えるか」で整理しています。

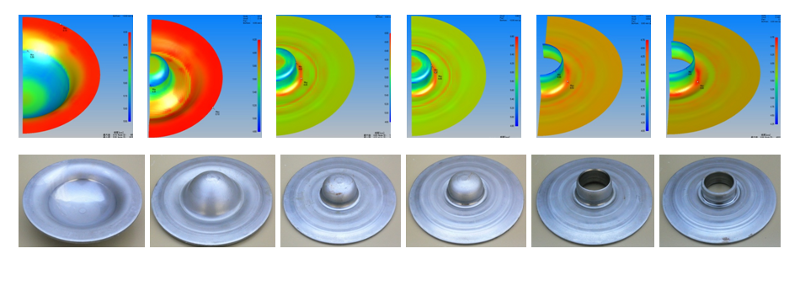

Simulation / JSTAMP
シミュレーション
PC上で割れ・しわ・板厚の変化をシミュレーション。型をつくる前にリスクを見極めます。

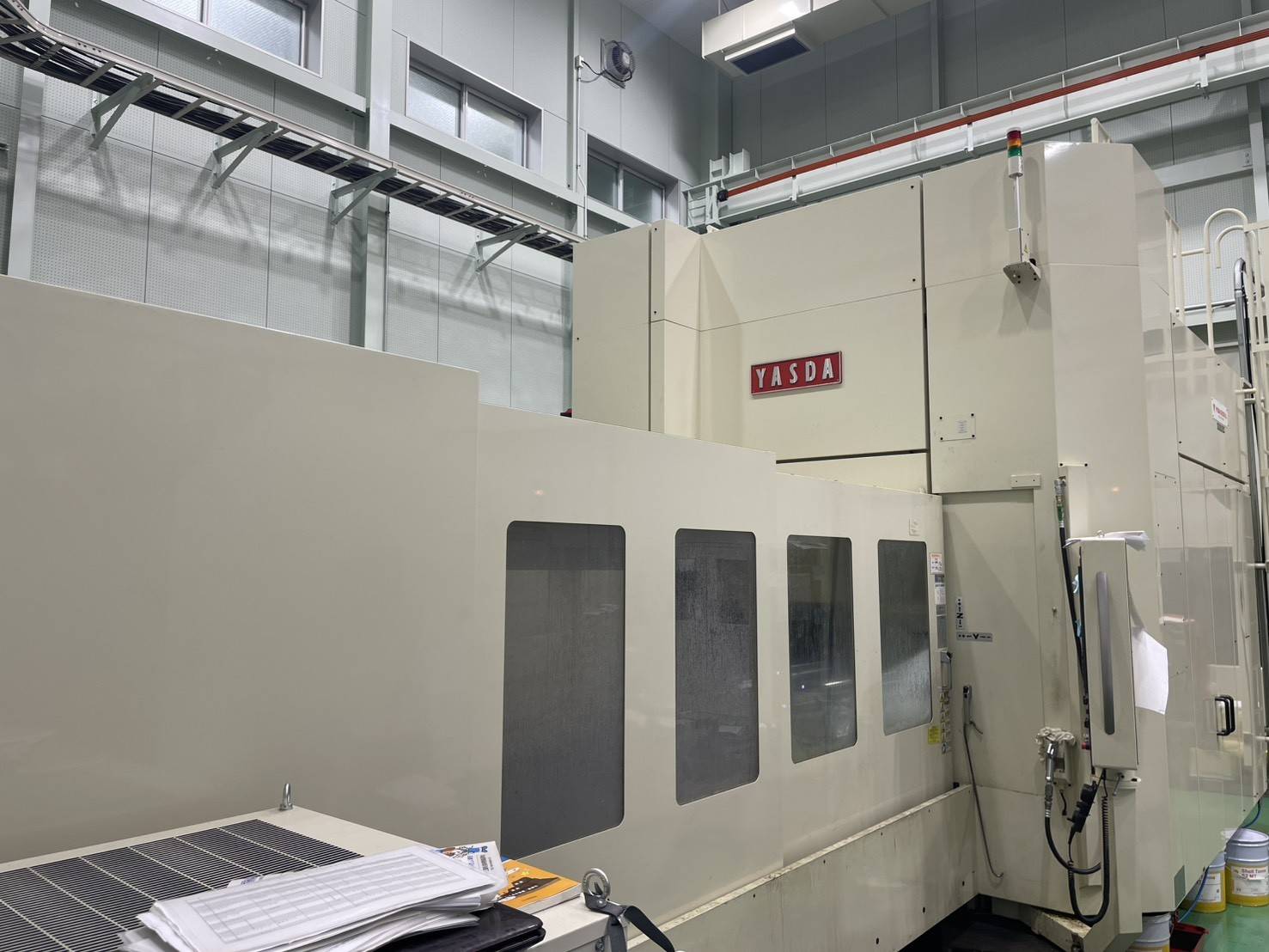

Machining
マシニングセンタ
5軸加工機から大型門型機まで18台。金型部品・機械部品を高精度に削り出します。

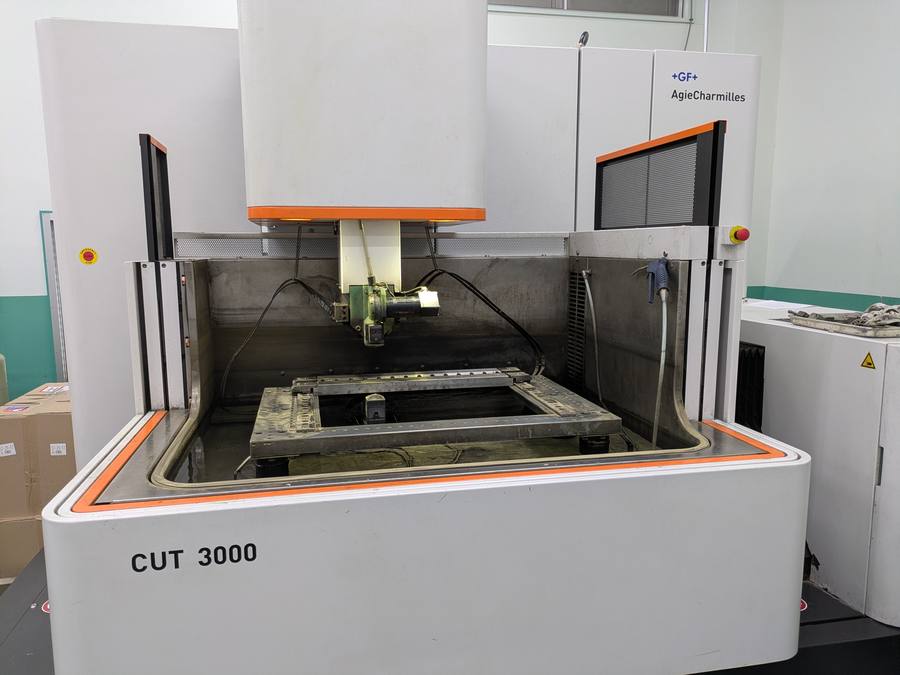

Wire EDM
ワイヤー放電加工機
サイズ別に6台。焼入れ後の高硬度材も、輪郭を精密に切り出します。

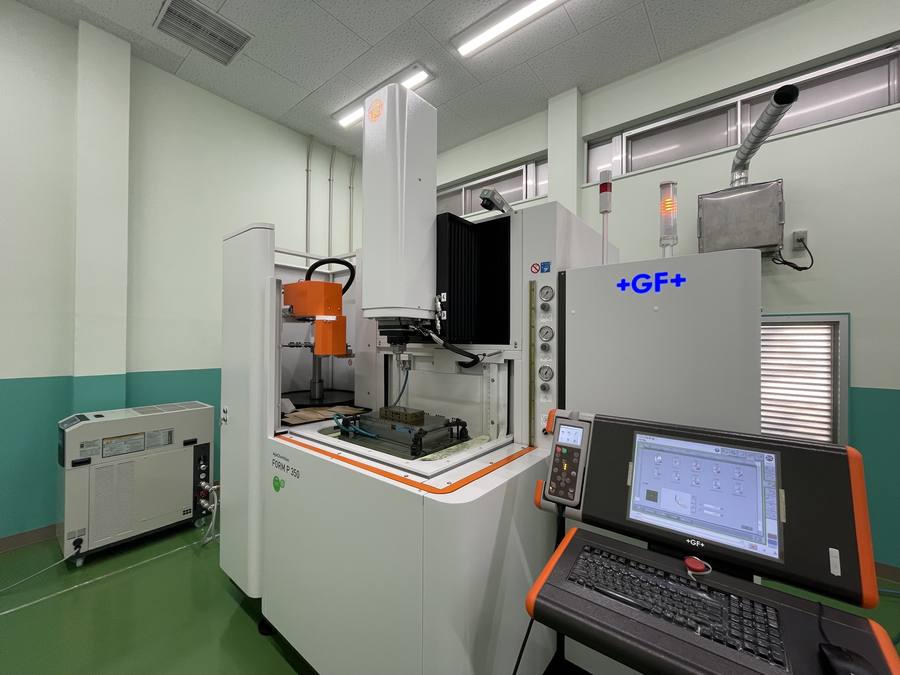

Die-sinking EDM
形彫り放電加工機
刃物が届かない深リブ・細部の形状づくりを支えます。

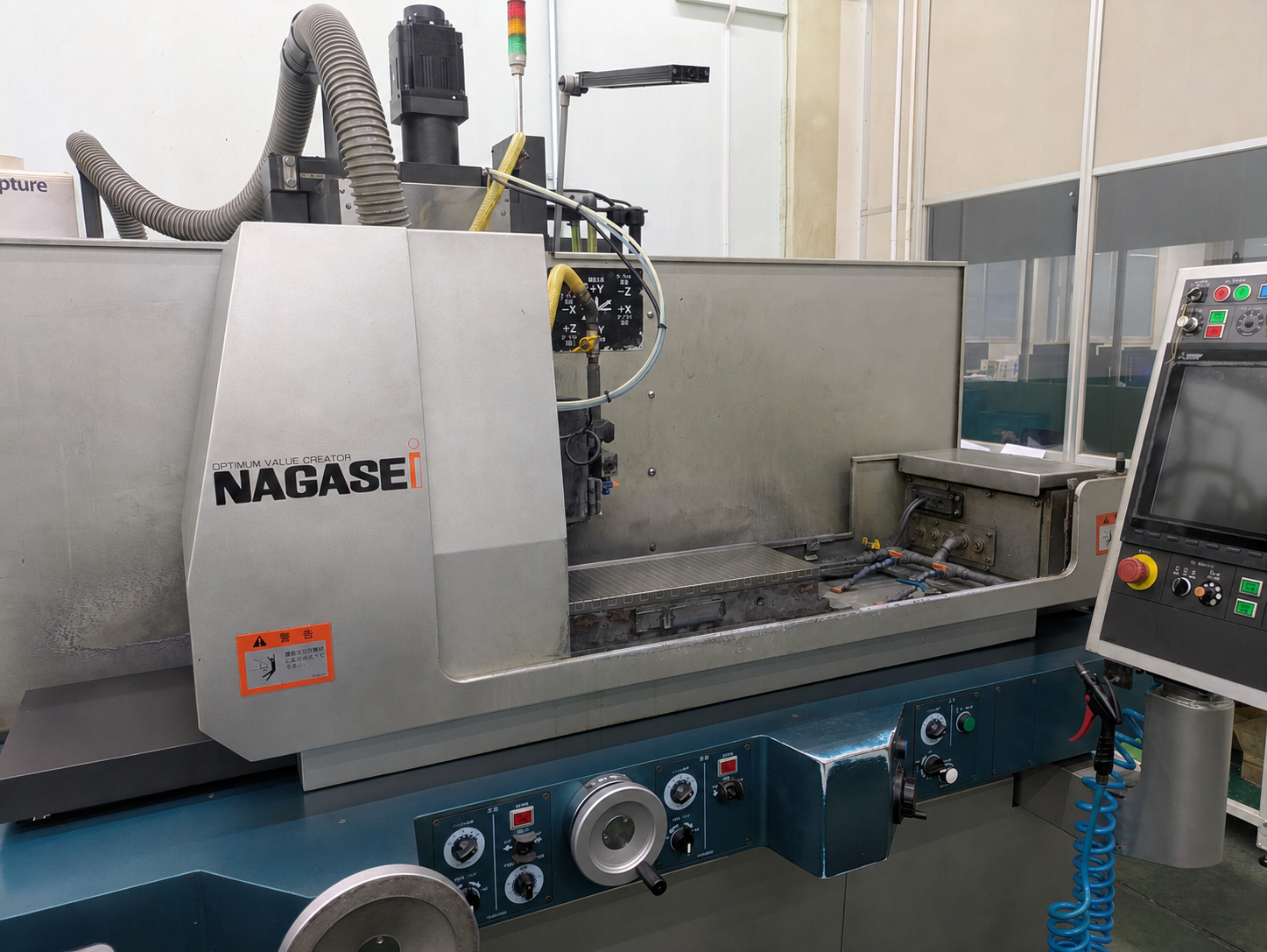

GRINDING
研削盤
千分台の板厚制御、平行出し、鏡面加工等、精密な金型づくりを支えています。

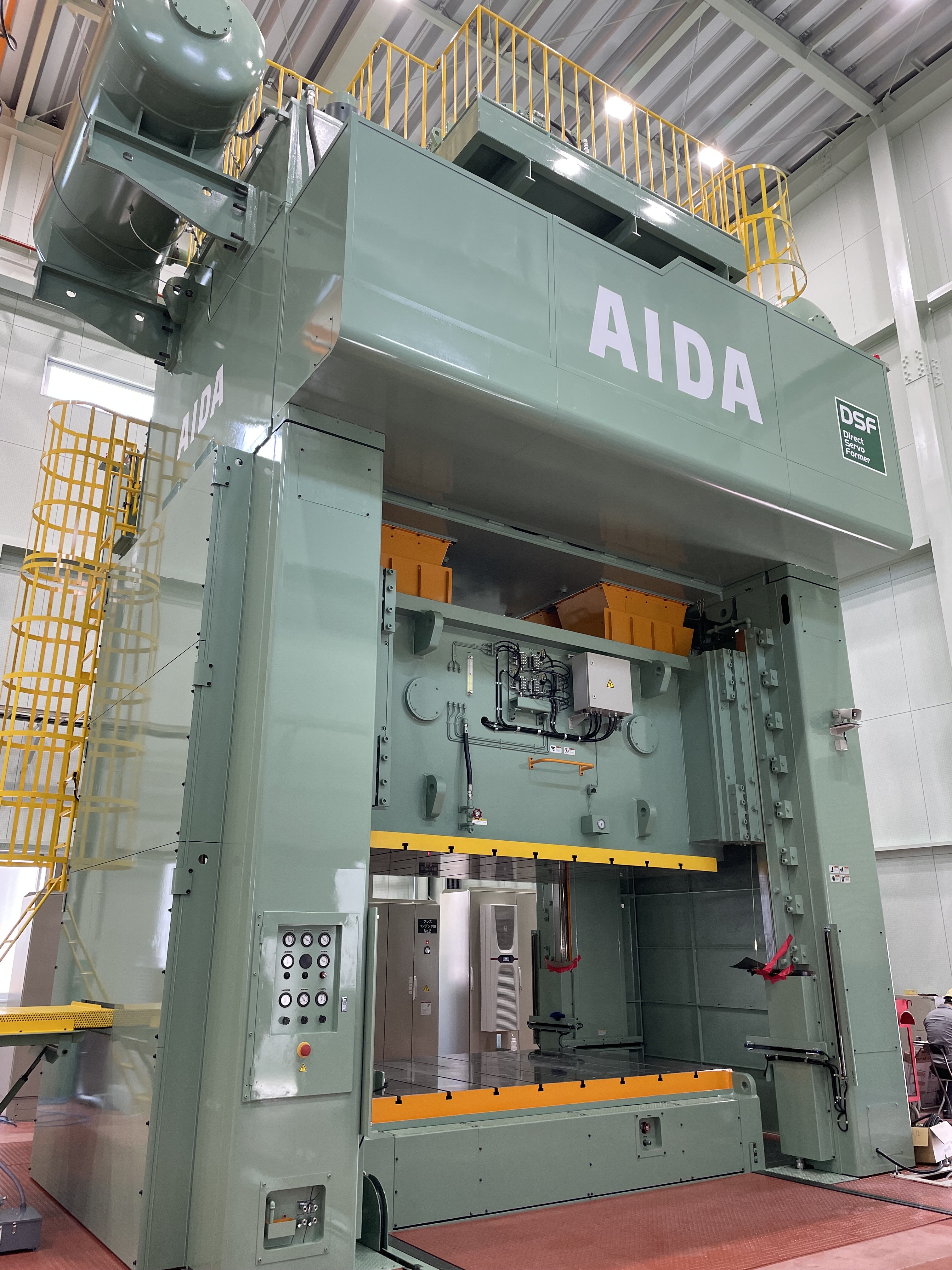

PRESS MACHINE
プレス機
1300tonサーボプレスを含む自社トライ環境。レベラーフィーダーも完備しており、お客様の環境により近い状態でのトライアルが可能です。

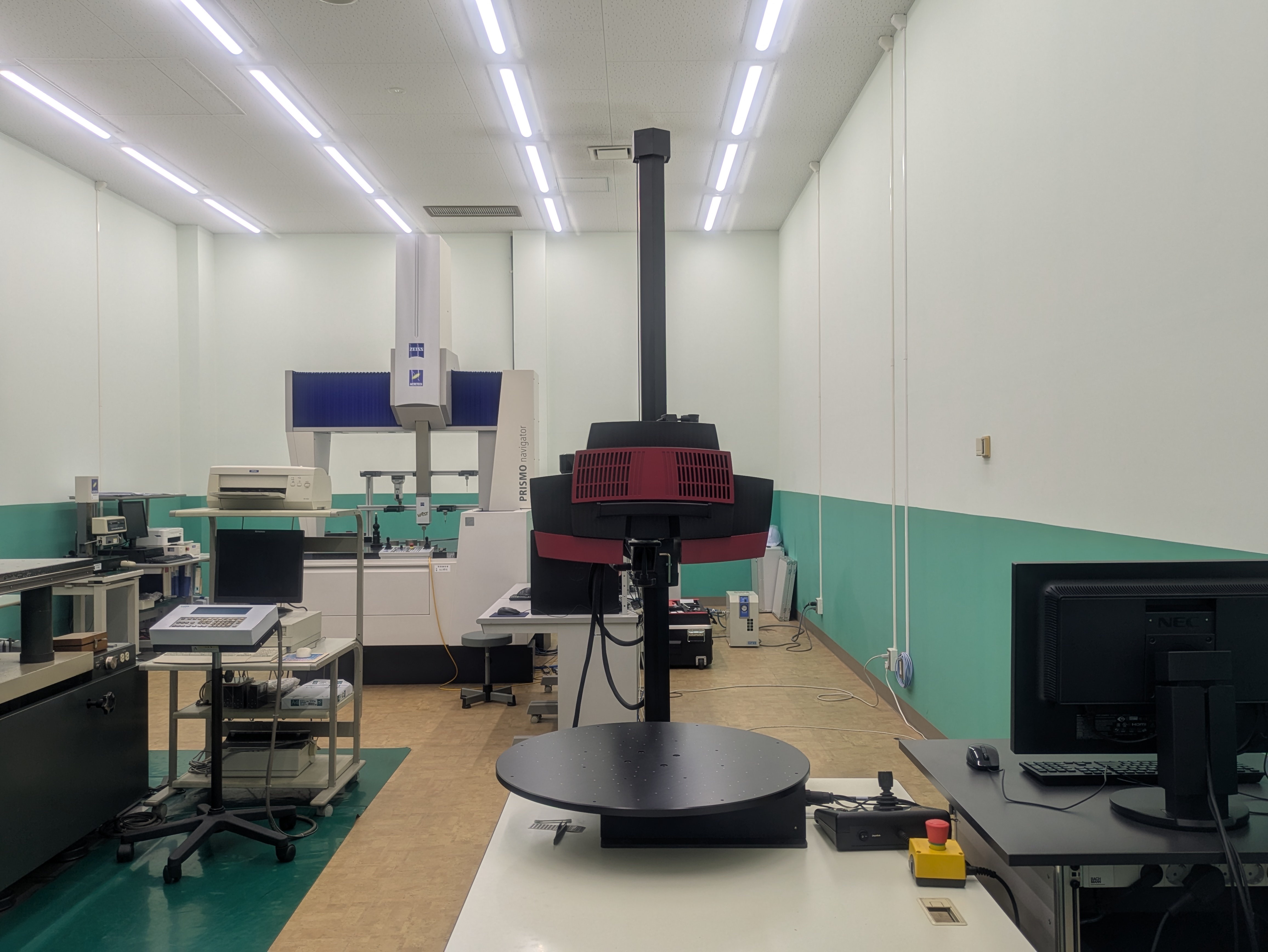

02 · 測定・検査環境
仕上がりを、数値で確かめる。
- JIS1級を満たす温度・湿度管理された測定室で三次元測定を実施
- 非接触3Dスキャナ（GOM ATOS II Triple Scan）による現物のデータ化・形状比較
- 加工後の検査から、リバースエンジニアリングの計測まで同じ環境で対応
03 · 主要設備リスト
主要設備リスト
※ 表は横にスクロールしてご覧いただけます。
| MACHINE | TYPE | MAKER | SIZE (mm) |
|---|---|---|---|
| 切削加工 | |||
| 5軸加工マシニングセンタ | YBM Vi40 | YASDA | Φ400／主軸回転数24000min⁻¹ |
| 5軸加工マシニングセンタ | YMC430 Ver.III +RT10 | YASDA | Φ200／主軸回転数40000min⁻¹ |
| 高速マシニングセンタ | YBM1218V | YASDA | 2500 x 1500 |
| 高速マシニングセンタ | YBM950V | YASDA | 900 x 500 |
| 高速マシニングセンタ | YBM640V | YASDA | 600 x 400 |
| マシニングセンタ | MCV-AII | OKUMA | 2800 x 1500 |
| 放電加工 | |||
| ワイヤー放電加工機 | CUT1000 | Agie Charmilles | 220 x 160 |
| ワイヤー放電加工機 | CUT2000 | Agie Charmilles | 350 x 250 |
| ワイヤー放電加工機 | CUT3000 | Agie Charmilles | 500 x 350 |
| 形彫り放電加工機 | FORM P350 | Agie Charmilles | 500 x 400（2026年1月納入） |
| 研削 | |||
| ジググラインダー | H35-400CNC | HAUSER | 400 x 300 |
| NC精密平面研削盤 | SGC-840aS4-ZERO3 | Nagase Integrex | 800 x 400 |
| 門型平面研削盤 | PSG-208CH-iQ | OKAMOTO | 2000 x 800 |
| CNC円筒研削盤 | GE4Pi-50 | JTEKT | 外研: Φ300・センター間500／内研: 内径Φ30〜40・ワーク長さ400・研削範囲90 |
| 測定・スキャン | |||
| 3次元測定器 | PRISMO NAVIGATOR | ZEISS | — |
| 3Dスキャナ | ATOS II Triple Scan | GOM | — |
| 3Dプリンター | |||
| 3Dプリンター | X7（Gen 2） | Markforged | — |
| プレス | |||
| プレス機（サーボ）＋レベラー・フィーダー | DSF-S4-13000／LFG-800E-III | AIDA | 1300ton, 3500 x 2200／コイル幅: 100〜800mm／板厚: 0.5〜6.0mm |
| プレス機＋レベラー・フィーダー | SMX-II-L2-6000／LFG-600E3A | AIDA | 600ton, 1200 x 750／板幅: 70〜600mm／板厚: 0.5〜6.0mm |
